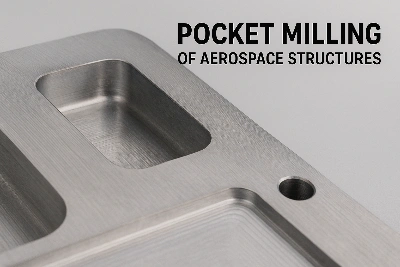

এয়ারক্রাফ্ট ফিউজেলেজ ফ্রেম এবং উইং স্পারগুলি প্রায়শই ওজন কমাতে পকেট মিলিংয়ের মাধ্যমে আক্রমণাত্মক উপাদান অপসারণের মধ্য দিয়ে যায়। এই "হালকা পকেটগুলি" কাঠামোগত দক্ষতার জন্য প্রয়োজনীয়-কিন্তু একটি লুকানো চ্যালেঞ্জ তৈরি করে: অভ্যন্তরীণ উপাদানগুলি সরানো হলে, অবশিষ্ট স্ট্রেসগুলি অসমভাবে মুক্তি পায়, যার ফলে অংশটি বিকৃত বা বিকৃত হয়৷
চ্যালেঞ্জ
পকেট মিলিং কঠিন মজুদে আটকে থাকা বিল্ট-উৎপাদন এবং তাপ-চিকিত্সা চাপ থেকে মুক্তি দেয়। সতর্ক নিয়ন্ত্রণ ছাড়া, এই ত্রাণ পাঁজর, প্রান্ত, বা মাউন্ট পৃষ্ঠের দৃশ্যমান জ্যামিতিক বিচ্যুতি ঘটাতে পারে। উচ্চ-নির্ভুল কাঠামোগত উপাদানগুলির জন্য, এমনকি ছোটখাটো ওয়ারপেজ অংশগুলিকে অব্যবহারযোগ্য করে তোলে বা ব্যয়বহুল মেরামতের প্রয়োজন হয়।
সমাধান পদ্ধতি
বিকৃতির ঝুঁকি মোকাবেলায় আমরা একটি বহুমুখী-কৌশল তৈরি করেছি:
সিমেট্রিকাল মেশিনিং সিকোয়েন্স
পকেটিং একটি মিরর করা, বিকল্প প্যাটার্নে সঞ্চালিত হয়-উদাহরণস্বরূপ, স্ট্রেস রিলিফের ভারসাম্য এবং ওয়ার্প প্রবণতা কমিয়ে আনার জন্য পরপর বিপরীত দিক থেকে পকেট মিল করা হয়-।
মধ্যস্থতাকারী স্ট্রেস-রিলিফ অ্যানিলিং
নিয়ন্ত্রিত তাপমাত্রায় (~300–400 ডিগ্রী, বা টাইটানিয়াম/অ্যালোয়ের জন্য উপযুক্ত মাত্রা) নিয়ন্ত্রিত তাপমাত্রায় সম্পাদিত মধ্য-প্রক্রিয়াটি চূড়ান্ত ফিনিস কাটের আগে অবশিষ্ট চাপকে শিথিল করে।
কম-স্ট্রেস কাটিং প্যারামিটার
হ্রাসকৃত রেডিয়াল এনগেজমেন্ট, নিম্ন ফিড রেট এবং ঠাণ্ডা কাটিং ফ্লুইড একত্রিত হয় যাতে তাপ এবং যান্ত্রিক চাপকে একেবারে সর্বনিম্নভাবে কাটতে-যায়।
ফলাফল অর্জিত
ওয়ারপেজ একটি 1-মিটার লাইটেনিং প্যানেল জুড়ে <0.02 মিমি বনাম> 0.1 মিমি প্রাথমিকভাবে নামিয়ে আনা হয়েছিল
চূড়ান্ত অংশগুলি পুনরায় কাজ ছাড়াই সমতলতা এবং সমাবেশ সহনশীলতা পূরণ করেছে
অপ্টিমাইজ করা অ্যানিলিং শিডিউলিংয়ের জন্য চক্রের সময় প্রভাব 10% এর নিচে রাখা হয়েছে
যখন বড় স্ট্রাকচারাল উপাদানগুলিকে পকেট মিলিংয়ের মাধ্যমে হালকা করার প্রয়োজন হয়, তখন প্রক্রিয়াটি শুধুমাত্র উপাদান অপসারণের জন্য নয়-এটি সম্পর্কেস্ট্রেস রিলিজের পূর্বাভাস এবং পরিচালনা. নিয়ন্ত্রিত প্রতিসাম্যতা, তাপ চিকিত্সা, এবং মৃদু কাটার মাধ্যমে, আমরা নিশ্চিত করি যে প্রতিটি পকেট মিল করা অংশটি সত্যের কাছাকাছি চলে যায়, বিশেষত্বের থেকে বেশি নয়।
যদি এটি আপনার মুখোমুখি হওয়া চ্যালেঞ্জগুলির সাথে মেলে-বড় মিল্ড পকেটে, স্ট্রাকচারাল হাউজিংগুলিতে নির্ভুলতা সমতলতা-আমাকে আপনার কাজের ফাইল (STEP বা IGES) ছেড়ে দিন এবং আমি আপনার উপাদান এবং মেশিনের জন্য উপযুক্ত একটি সুষম স্ট্রেস ম্যানেজমেন্ট কৌশল প্রস্তাব করব৷
