কেস ব্যাকগ্রাউন্ড: GH4169 উচ্চ-তাপমাত্রার অ্যালয় ইন্টিগ্রাল ব্লেড প্রক্রিয়াকরণের প্রয়োজনীয়তা

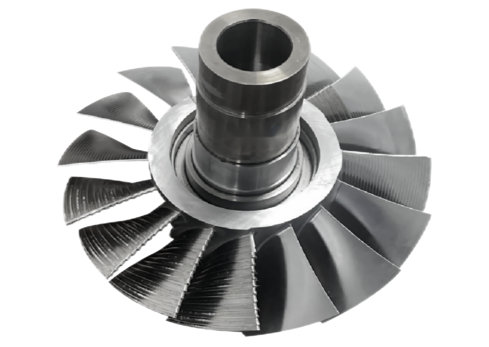

নতুন ইঞ্জিনের কর্মক্ষমতা উন্নত করার জন্য, একটি বিমান ইঞ্জিন প্রস্তুতকারকের ব্লেড প্রক্রিয়াকরণ প্রযুক্তি অপ্টিমাইজ করা প্রয়োজন। লক্ষ্য হল ব্লেডের পৃষ্ঠের রুক্ষতা Ra 3.1μm থেকে Ra 0.51μm-এ হ্রাস করা এবং একই সময়ে ইঞ্জিনের দক্ষতায় 4.5% বৃদ্ধি অর্জনের জন্য কনট্যুর নির্ভুলতা 0.04mm-এ বৃদ্ধি করা। প্রসেসিং অবজেক্ট হল একটি GH4169 উচ্চ-তাপমাত্রার অ্যালয় ইন্টিগ্রেল ব্লেড যার ব্যাস 238 মিমি এবং একটি পাতলা-প্রাচীরের কাঠামো যার বেধের অনুপাত 40:1-এর বেশি, যা কম প্রক্রিয়াকরণের একটি সাধারণ কঠিন ক্ষেত্র{{13} ভিবি প্রসেসিং প্রযুক্তি৷
ঐতিহ্যগত প্রক্রিয়াকরণ ব্যথা পয়েন্ট
পাতলা-প্রাচীর কাঠামো প্রক্রিয়াকরণ চ্যাটার মার্ক সমস্যা: ব্লেড টিপের অপর্যাপ্ত অনমনীয়তা কম্পন কাটার কারণ এবং সুস্পষ্ট বকবক চিহ্ন তৈরি করে;
খারাপ পৃষ্ঠের রুক্ষতা (Ra 0.93μm): পরবর্তী মসৃণতা দক্ষতা এবং কনট্যুর নির্ভুলতা প্রভাবিত করে;
ব্লেড অবস্থান সহনশীলতা: টুল পরিধান প্রক্রিয়াকরণ পথ বিচ্যুতি ঘটায়;
অমসৃণ ব্লেড প্রান্তের রূপান্তর: অপর্যাপ্ত ঐতিহ্যগত শীতল এবং তৈলাক্তকরণ, তাপ সঞ্চয় কাটা উপাদান বিকৃতি ঘটায়।
বিশেনসমাধান: তিন-একের মধ্যে-আল্ট্রাসনিক গ্রিন মেশিন টুল প্রযুক্তি
উপরের অসুবিধাগুলির প্রতিক্রিয়া হিসাবে, বিশেন তিনটি মূল প্রযুক্তিকে একীভূত করে শিল্পের প্রথম বহু-উদ্দেশ্যের অতিস্বনক সবুজ উল্লম্ব পাঁচ-অক্ষ সংযোগ প্রক্রিয়াকরণ সমাধান চালু করেছে:
1. ইন্টিগ্রেটেড অতিস্বনক প্রক্রিয়াকরণ প্রযুক্তি
পাতলা-প্রাচীরের কাঠামো প্রক্রিয়াকরণ চ্যাটার চিহ্নগুলির সমস্যা সমাধানের জন্য উচ্চ-ফ্রিকোয়েন্সি কম্পনের মাধ্যমে 46% কর্তনকারী শক্তি হ্রাস করা;
অতিস্বনক অভ্যন্তরীণ কুলিং হিট সঙ্কুচিত টুল ধারককে 30% দ্বারা টুলের দৃঢ়তা বাড়াতে এবং উচ্চ-নির্ভুল ব্লেড প্রক্রিয়াকরণ পথের স্থায়িত্ব নিশ্চিত করার জন্য গ্রহণ করা।
2. সুপারক্রিটিক্যাল CO2 কুলিং প্রযুক্তি (-78 ডিগ্রি)
নিম্ন তাপমাত্রার পরিবেশ 42% কটিং তাপমাত্রা হ্রাস করে, GH4169 উচ্চ-তাপমাত্রার সংকর ধাতুর তাপীয় বিকৃতিকে বাধা দেয়, এবং ব্লেড প্রান্তের স্থানান্তর মসৃণতাকে অপ্টিমাইজ করে;
অভ্যন্তরীণ কুলিং রিং স্প্রে টেপার বল হেড মিলিং কাটার দিয়ে, সুনির্দিষ্ট তাপ অপচয় এবং চিপ অপসারণ করা হয়।
3.MQL মাইক্রো-তৈলাক্তকরণ প্রযুক্তি
ন্যানো-স্তরের তেল কুয়াশা তৈলাক্তকরণের মাধ্যমে ঘর্ষণ সহগ 31% হ্রাস করা, সামগ্রিক ব্লেড পৃষ্ঠের রুক্ষতা অপ্টিমাইজেশন প্রভাবকে উন্নত করা;
অভ্যন্তরীণ কুলিং চ্যানেল ডিজাইন টুল লাইফ প্রসারিত করে এবং ডাউনটাইম এবং টুল পরিবর্তনের ফ্রিকোয়েন্সি হ্রাস করে।

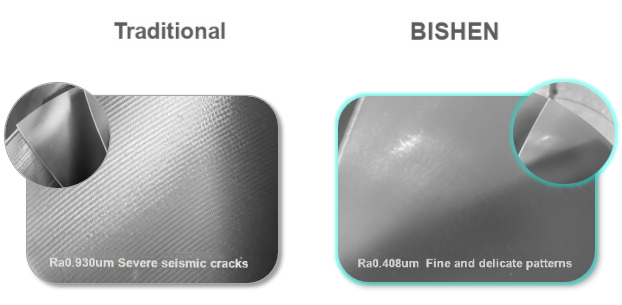

মেশিনিং প্রভাব তুলনা: Ra 0.93μm থেকে Ra 0.408μm পর্যন্ত
বিশেন দ্রবণ প্রয়োগ করার পরে, ব্লেডের পৃষ্ঠের রুক্ষতা 56% কমে Ra 0.408μm হয় এবং কনট্যুর নির্ভুলতা 0.04mm এর মধ্যে স্থিতিশীল থাকে। একই সময়ে, উচ্চ- নির্ভুল ব্লেড প্রক্রিয়াকরণ পদ্ধতি নিম্নলিখিত সুবিধাগুলি নিয়ে আসে:
হ্রাসকৃত বকবক চিহ্ন: ব্লেডের টিপের পাতলা-প্রাচীরের অংশে সূক্ষ্ম রেখা এবং উন্নত কনট্যুর সামঞ্জস্য রয়েছে;
সংক্ষিপ্ত পলিশিং সময়: পৃষ্ঠের গুণমান চূড়ান্ত প্রক্রিয়াকরণের প্রয়োজনীয়তার কাছাকাছি, এবং পোস্ট-প্রক্রিয়ার কার্যকারিতা 40% বৃদ্ধি পেয়েছে;
খরচ অপ্টিমাইজেশান: টুল লাইফ 25% দ্বারা প্রসারিত হয়, এবং ব্যাপক প্রক্রিয়াকরণ খরচ 18% দ্বারা হ্রাস করা হয়।
